उत्पाद अवलोकन

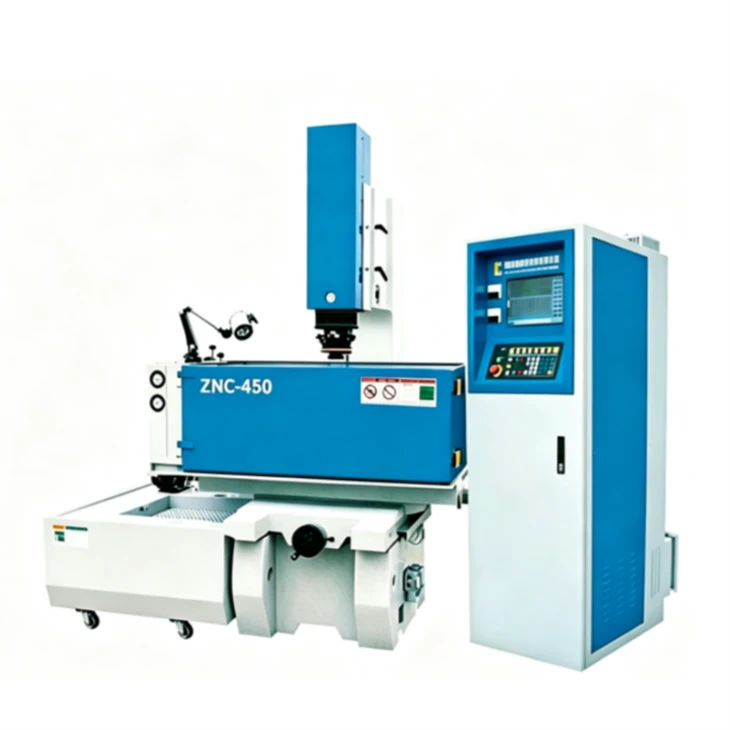

ZNC450 डाई सिंकर ईडीएम मशीन को मध्यम आकार के मोल्ड कैविटी मशीनिंग, सटीक टूलींग, इंसर्ट और प्रवाहकीय धातु घटकों के लिए डिज़ाइन किया गया है, जिनके लिए कॉम्पैक्ट ईडीएम मॉडल की तुलना में बड़े कार्य क्षेत्र और उच्च भार क्षमता की आवश्यकता होती है।
700 × 420 मिमी वर्कटेबल, 450 × 350 मिमी एक्स/वाई यात्रा, 750 किलोग्राम के अधिकतम वर्कपीस वजन और 90 किलोग्राम के अधिकतम इलेक्ट्रोड वजन के साथ, ZNC450 मध्यम आकार के मोल्ड, गहरी गुहाओं और अधिक मांग वाले ईडीएम अनुप्रयोगों को संभालने वाले मोल्ड निर्माताओं के लिए उपयुक्त है।
Taizhou Ouling CNC इक्विपमेंट कं, लिमिटेड ZNC450 को इंजेक्शन मोल्ड्स, डाई कंपोनेंट्स, टूलींग और सामान्य सटीक कैविटी मशीनिंग के लिए एक व्यावहारिक समाधान के रूप में प्रदान करता है।
प्रमुख विशेषताऐं
मध्यम आकार के सांचों के लिए बड़ा वर्कटेबल
ZNC450 छोटे ZNC मॉडल की तुलना में एक बड़ा मशीनिंग प्लेटफ़ॉर्म प्रदान करता है।
यह इसके लिए उपयुक्त है:
- मध्यम-आकार के इंजेक्शन मोल्ड
- मोल्ड आवेषण
- टूलींग घटक
- मरो घटक
- जटिल गुहा वर्कपीस
- सामान्य परिशुद्धता ईडीएम मशीनिंग
700 × 420 मिमी कार्य तालिकाऑपरेटरों को वर्कपीस पोजिशनिंग और फिक्सचर सेटअप के लिए अधिक जगह देता है।
उच्च वर्कपीस क्षमता
तक मशीन वर्कपीस को सपोर्ट करती है 750 किग्रा, जो इसे भारी सांचों और टूलींग घटकों के लिए उपयुक्त बनाता है।
यह ZNC450 को उन अनुप्रयोगों को संभालने की अनुमति देता है जो छोटी ईडीएम मशीनों की क्षमता से अधिक हो सकते हैं।
450 × 350 मिमी एक्स/वाई यात्रा
450 × 350 मिमी वर्कटेबल यात्रा मध्यम आकार के कैविटी कार्य के लिए एक व्यावहारिक मशीनिंग रेंज प्रदान करती है।
यह समर्थन करता है:
- जटिल आंतरिक प्रोफ़ाइल
- साँचे की खाँचे
- परिशुद्ध गुहा आकार
- आवेषण और टूलींग घटक
कॉपर और ग्रेफाइट इलेक्ट्रोड समर्थन
ZNC श्रृंखला इसके लिए स्वतंत्र मशीनिंग सर्किट और समर्पित पैरामीटर प्रदान करती है:
- कॉपर इलेक्ट्रोड
- ग्रेफाइट इलेक्ट्रोड
यह उपयोगकर्ताओं को इलेक्ट्रोड सामग्री, कैविटी ज्यामिति और सतह फिनिश आवश्यकताओं के अनुसार उपयुक्त ईडीएम स्थितियों का चयन करने में मदद करता है।
एकाधिक मशीनिंग मोड
ZNC450 समर्थन करता है:
- रफ मशीनिंग
- मध्यम मशीनिंग
- बढ़िया मशीनिंग
- अति उत्तम मशीनिंग
ये मशीनिंग मोड उपयोगकर्ताओं को मोल्ड कैविटी उत्पादन के विभिन्न चरणों के अनुसार डिस्चार्ज स्थितियों को समायोजित करने की अनुमति देते हैं।
स्वचालित एआरसी निगरानी
मशीन एक स्वचालित एआरसी एंटी{0}}कार्बन संचय निगरानी इकाई से सुसज्जित है।
यह कैविटी मशीनिंग के दौरान अस्थिर डिस्चार्ज और कार्बन निर्माण को कम करने में मदद करता है, खासकर गहरे या अधिक जटिल क्षेत्रों में।
ZNC450 निर्दिष्टीकरण
| वस्तु | विनिर्देश |
|---|---|
| नमूना | ZNC450 |
| कार्य तालिका का आकार | 700 × 420 मिमी |
| वर्कटेबल ट्रैवल एक्स/वाई | 450 × 350 मिमी |
| जेड एक्सिस यात्रा | 200 मिमी |
| प्रमुख यात्रा | 200 मिमी |
| कार्य टैंक आयाम | 1140 × 670 × 400 मिमी |
| अधिकतम. इलेक्ट्रोड वजन | 90 किग्रा |
| अधिकतम. वर्कपीस का वजन | 750 किग्रा |
| कुल मशीन वजन | 1500 किग्रा |
नियंत्रण प्रणाली विकल्प
ZNC श्रृंखला OL-श्रृंखला नियंत्रण प्रणालियों का समर्थन करती है।
| वस्तु | ओएल-30 | ओएल-60 | ओएल-100 |
|---|---|---|---|
| शक्ति | 2.5 के.वी.ए | 4.8 केवीए | 7.5 केवीए |
| अधिकतम कटाव धारा | 30 A | 60 A | 100 A |
| अधिकतम कार्य कुशलता | 250 मिमी³/मिनट से अधिक या उसके बराबर | 400 मिमी³/मिनट से अधिक या उसके बराबर | 1000 मिमी³/मिनट से अधिक या उसके बराबर |
| न्यूनतम इलेक्ट्रोड घिसाव | 0.2% से कम या उसके बराबर | 0.3% से कम या उसके बराबर | 0.4% से कम या उसके बराबर |
| सर्वोत्तम फिनिशिंग खुरदरापन | रा 0.2 μm से कम या उसके बराबर | रा 0.3 μm से कम या उसके बराबर | रा 0.6 μm से कम या उसके बराबर |
| प्रदर्शन | औद्योगिक कंप्यूटर प्रदर्शन | औद्योगिक कंप्यूटर प्रदर्शन | औद्योगिक कंप्यूटर प्रदर्शन |
वास्तविक नियंत्रण कॉन्फ़िगरेशन को मशीनिंग आवश्यकताओं के अनुसार चुना जा सकता है।
विशिष्ट अनुप्रयोग
ZNC450 डाई सिंकर EDM मशीन इसके लिए उपयुक्त है:
- मध्यम-आकार की इंजेक्शन मोल्ड गुहाएँ
- डाई कास्टिंग मोल्ड घटक
- मोल्ड आवेषण
- परिशुद्धता टूलींग
- गहरी अवकाश मशीनिंग
- आंतरिक गुहा प्रोफाइल
- मोल्ड की मरम्मत और संशोधन
- सामान्य ईडीएम मशीनिंग
मशीन संरचना
मशीन प्राकृतिक अपक्षय और बहु-चरण उम्र बढ़ने के उपचार के साथ एफसी - 35 कच्चा लोहा अपनाती है।
इससे सुधार करने में मदद मिलती है:
- संरचनात्मक कठोरता
- दीर्घकालिक मशीनिंग स्थिरता
- परिशुद्धता प्रतिधारण
- ऑपरेशन के दौरान विरूपण का प्रतिरोध
परिशुद्धता-ग्रेड बीयरिंग और स्थिर यांत्रिक घटक विश्वसनीय दैनिक उत्पादन का समर्थन करते हैं।
ZNC450 क्यों चुनें?
ZNC450 उन निर्माताओं के लिए उपयुक्त विकल्प है जिन्हें कॉम्पैक्ट ईडीएम मॉडल की तुलना में अधिक कार्य स्थान और भार क्षमता की आवश्यकता होती है।
मुख्य लाभों में शामिल हैं:
- 700 × 420 मिमी कार्य तालिका
- 450 × 350 मिमी एक्स/वाई यात्रा
- वर्कपीस का अधिकतम वजन 750 किलोग्राम
- अधिकतम इलेक्ट्रोड भार 90 किग्रा
- कॉपर और ग्रेफाइट इलेक्ट्रोड समर्थन
- एकाधिक मशीनिंग मोड
- स्वचालित एआरसी निगरानी
- मध्यम आकार के मोल्ड कैविटी मशीनिंग के लिए उपयुक्त
अक्सर पूछे जाने वाले प्रश्न
Q1: ZNC450 मुख्य रूप से किसके लिए उपयोग किया जाता है?
A1: ZNC450 का उपयोग मुख्य रूप से मध्यम आकार के मोल्ड कैविटी, इंसर्ट, टूलींग और सटीक ईडीएम मशीनिंग के लिए किया जाता है।
Q2: वर्कपीस का अधिकतम वजन क्या है?
ए2: वर्कपीस का अधिकतम वजन 750 किलोग्राम है।
Q3: अधिकतम इलेक्ट्रोड भार क्या है?
A3: मशीन 90 किलोग्राम तक इलेक्ट्रोड का समर्थन करती है।
Q4: वर्कटेबल का आकार क्या है?
ए4: कार्य तालिका का आकार 700 × 420 मिमी है।
Q5: एक्स/वाई यात्रा क्या है?
A5: मशीन 450 × 350 मिमी X/Y यात्रा प्रदान करती है।
Q6: क्या ZNC450 ग्रेफाइट इलेक्ट्रोड का उपयोग कर सकता है?
ए6: हाँ. ZNC श्रृंखला तांबे और ग्रेफाइट इलेक्ट्रोड दोनों के लिए समर्पित मशीनिंग मापदंडों का समर्थन करती है।
Q7: क्या ZNC450 मध्यम आकार के सांचों के लिए उपयुक्त है?
ए7: हाँ. इसकी बड़ी कार्य तालिका और उच्च भार क्षमता इसे मध्यम आकार के मोल्ड और टूलींग अनुप्रयोगों के लिए उपयुक्त बनाती है।
