मीडियम स्पीड वायर कट ईडीएम

वायर कट ईडीएम सभी प्रवाहकीय सामग्रियों की मशीनिंग कर सकता है, जिसमें कठोर, उच्च शक्ति या कठोर धातु सामग्री और प्रवाहकीय सिरेमिक शामिल हैं, इसलिए इसे उपकरण निर्माण, मोल्ड निर्माण और टुकड़ा {{1} भाग उत्पादन में व्यापक रूप से लागू किया गया था।
वायर कट ईडीएम मशीनिंग के लिए, नियंत्रण सॉफ्टवेयर की मदद से मोलिब्डेनम तार के माध्यम से एक प्रोग्राम किए गए समोच्च को वर्कपीस में काटा जाता है। यह अक्सर जटिल आकृति वाले वर्कपीस के लिए एक लागत विकल्प होता है। विशेष रूप से जटिल आकृति वाले हिस्सों के लिए जिन्हें मिलिंग मशीन से दबाना मुश्किल होता है, तो वायर कट ईडीएम मशीनिंग एक प्रभावी और कम लागत वाला समाधान है।
टिपटॉप मशीनरी को गति, सटीकता, सतह फिनिश और कम इलेक्ट्रोड खपत का एक आदर्श मिश्रण साबित करने के लिए विकसित किया गया है।
जांच भेजें

उत्पाद विवरण

मध्यम गति वायर कट ईडीएम मशीन का व्यापक रूप से संतुलित प्रदर्शन, स्थिर सटीकता और लागत दक्षता के लिए सटीक विनिर्माण में उपयोग किया जाता है।

Taizhou Ouling CNC इक्विपमेंट कं, लिमिटेड में, हमारी मध्यम गति वाली EDM मशीनें विश्वसनीय कटिंग प्रदर्शन, लगातार सटीकता और अनुकूलित परिचालन लागत प्रदान करने के लिए इंजीनियर की जाती हैं, जो उन्हें औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक आदर्श विकल्प बनाती हैं।

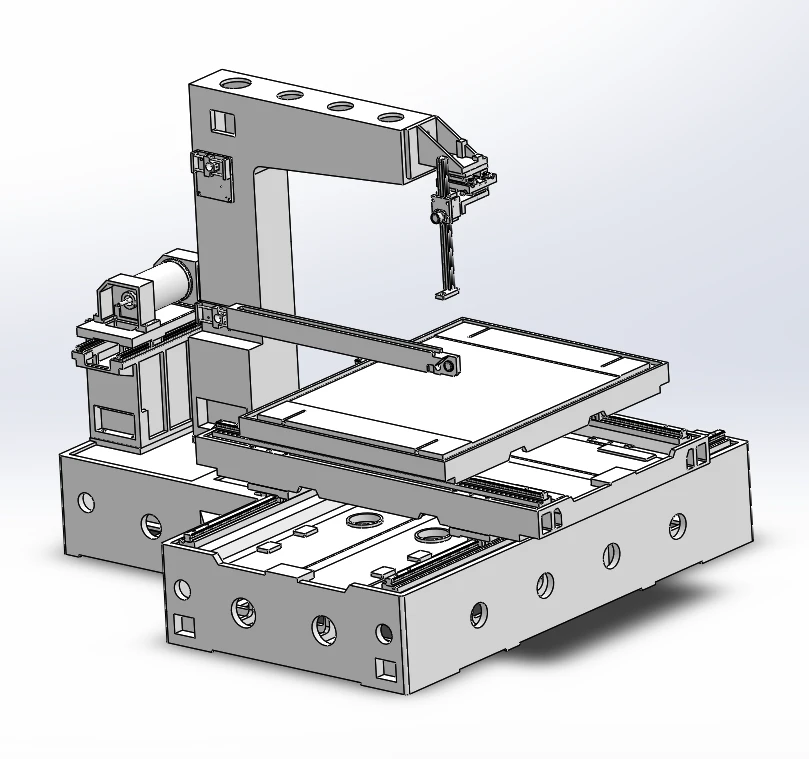

product-809-759
सीएनसी मशीनिंग के प्रकार


एक मध्यम गति वायर कट ईडीएम उच्च गति और निम्न गति ईडीएम सिस्टम दोनों के लाभों को जोड़ता है:

  • कम परिचालन लागत के लिए पुन: प्रयोज्य तार
  • पारंपरिक उच्च गति वाली मशीनों की तुलना में बेहतर सतह फिनिश
  • कम {{0}स्पीड ईडीएम की तुलना में उच्च दक्षता

यह एक मशीन में सटीकता और किफायतीपन चाहने वाले निर्माताओं के लिए एक व्यावहारिक समाधान है।

प्रमुख विशेषताऐं

संतुलित काटने की गति और परिशुद्धता

  • स्थिर मशीनिंग प्रदर्शन
  • रफ और सेमी-फिनिश कटिंग दोनों के लिए उपयुक्त
  • लगातार आयामी सटीकता

01

पुन: प्रयोज्य तार प्रणाली

  • एकाधिक {{0}उपयोग तार से उपभोज्य लागत कम हो जाती है
  • एकल उपयोग प्रणालियों की तुलना में कम उत्पादन व्यय
  • पर्यावरण के अनुकूल संचालन

02

बुद्धिमान नियंत्रण प्रणाली

CAXA-CAM प्रणाली के साथ एकीकृत:

  • आसान प्रोग्रामिंग और संचालन
  • स्थिर पैरामीटर नियंत्रण
  • ऑपरेटर कौशल आवश्यकताओं में कमी

03

व्यापक मोटाई प्रसंस्करण क्षमता

  • 40 मिमी से 200 मिमी तक वर्कपीस का समर्थन करता है
  • मोटाई श्रेणियों में एक -पैरामीटर अनुकूलनशीलता
  • विभिन्न औद्योगिक आवश्यकताओं के लिए उपयुक्त

04

उच्च स्थिरता मशीन संरचना

  • बेहतर कठोरता के लिए खनिज कास्टिंग बॉडी
  • काटने के दौरान कंपन कम हो गया
  • उन्नत दीर्घावधि मशीनिंग स्थिरता

05



मीडियम स्पीड बनाम हाई स्पीड वायर ईडीएम



विशेषता

मीडियम स्पीड वायर ईडीएम

हाई स्पीड वायर ईडीएम

काटने की गति

मध्यम

और तेज

सतही समापन

बेहतर

मानक

तार की खपत

निचला (पुन: प्रयोज्य)

उच्च

संचालन लागत

अधिक किफायती

उच्च

आवेदन

सामान्य परिशुद्धता मशीनिंग

उच्च-दक्षता उत्पादन



अनुप्रयोग

product-735-779

हमारी मध्यम गति वायर कट ईडीएम मशीनें इसके लिए आदर्श हैं:

  • साँचे और डाई का निर्माण
  • सामान्य परिशुद्धता भाग
  • मशीनरी घटक
  • हार्डवेयर प्रोसेसिंग
  • टूलींग और निर्माण उद्योग

तकनीकी मुख्य बातें



वस्तु

विवरण

मशीन का प्रकार

मध्यम गति तार कट ईडीएम

काटने की मोटाई

40 मिमी - 200 मिमी

नियंत्रण प्रणाली

CAXA एकीकृत सीएनसी प्रणाली

संरचना

खनिज कास्टिंग बॉडी

संचालन

उपयोगकर्ता के अनुकूल सीएनसी नियंत्रण



मीडियम स्पीड ईडीएम क्यों चुनें?

कई निर्माताओं के लिए, मध्यम गति तार ईडीएम सर्वोत्तम संतुलन प्रदान करता है:

  • कम निवेश लागत
  • स्थिर मशीनिंग प्रदर्शन
  • उपभोज्य उपयोग में कमी
  • अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त

यह उन फ़ैक्टरियों के लिए विशेष रूप से आदर्श है जो विश्वसनीय गुणवत्ता बनाए रखते हुए लागत को नियंत्रित करना चाहते हैं।

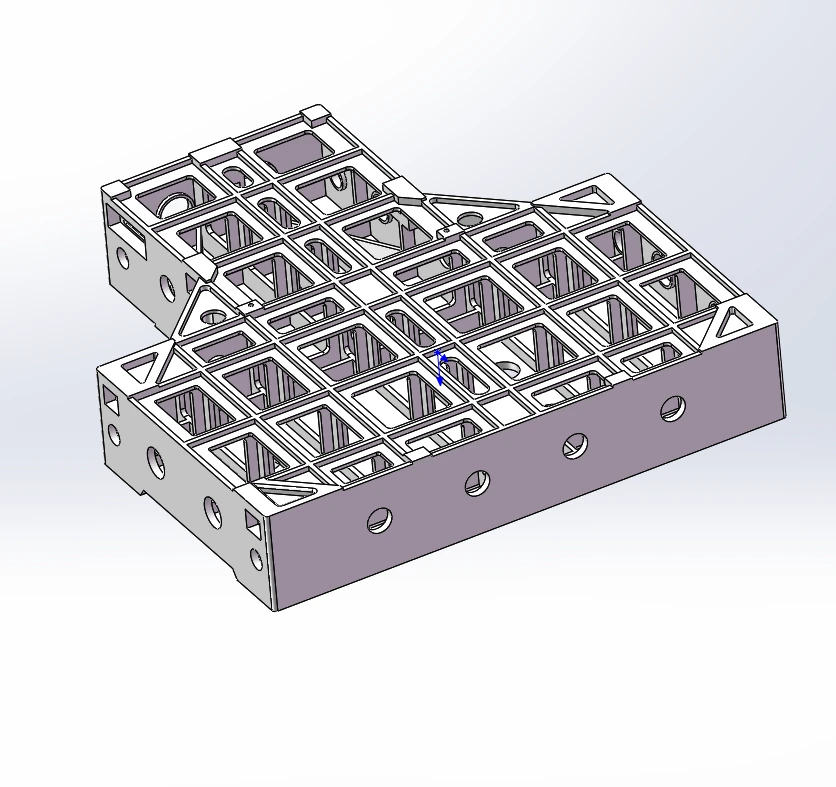

product-836-787



ओउलिंग सीएनसी क्यों चुनें?



  • मजबूत ईडीएम विनिर्माण अनुभव के साथ 2010 में स्थापित
  • स्थिर और टिकाऊ मशीन प्रदर्शन के लिए जाना जाता है
  • उद्योग सहयोग के माध्यम से उन्नत प्रौद्योगिकी
  • व्यावहारिक, उपयोगकर्ता अनुकूल समाधानों पर ध्यान दें
  • दीर्घावधि उत्पादन आवश्यकताओं के लिए विश्वसनीय समर्थन



अक्सर पूछे जाने वाले प्रश्न



Q1: मध्यम गति तार ईडीएम का मुख्य लाभ क्या है?

A1: यह काटने की गति, सटीकता और परिचालन लागत के बीच संतुलन प्रदान करता है।



Q2: क्या यह सटीक मशीनिंग के लिए उपयुक्त है?

ए2: हाँ. यह अधिकांश औद्योगिक परिशुद्धता आवश्यकताओं के लिए उपयुक्त स्थिर सटीकता प्रदान करता है।



Q3: क्या यह मोटी सामग्री को संसाधित कर सकता है?

A3: हाँ. यह से मशीनिंग का समर्थन करता है40 मिमी से 200 मिमी मोटाई.



Q4: यह परिचालन लागत को कैसे कम करता है?

A4: पुन: प्रयोज्य तार का उपयोग करके और स्थिर मशीनिंग स्थितियों को बनाए रखना।



मल्टीपल कटिंग वायर कट ईडीएम
यांत्रिक विशिष्टता OL400ST
कार्य तालिका का आकार 400*700मिमी
एक्स/वाई अक्ष यात्रा 320*400मिमी
यू/वी अक्ष यात्रा 60*60 मिमी
Z अक्ष यात्रा 300 मिमी
अधिकतम वर्कपीस की मोटाई 300 मिमी
अधिकतम. वर्कपीस का वजन 300 किलो
मशीन शरीर का वजन 1100 किग्रा
मशीन बॉडी फ्लोर एरिया 1300*1200*1400मिमी
तकनीकी मापदण्ड
अधिकतम. शंकु कोण/मोटाई ±6 डिग्री / ±15 डिग्री /±30 डिग्री /80मिमी
अधिकतम. मशीनिंग गति 200मिमी²/मिनट
अधिकतम. वायर फीडिंग दर 1~11.4m/सेकंड (आवृत्ति समायोज्य)
स्थिति निर्धारण सटीकता ±0.01मिमी
बार-बार पोजिशनिंग सटीकता ±0.004मिमी
इष्टतम मशीनिंग सटीकता ±0.003मिमी
इष्टतम सतह खुरदरापन 0.8μm
मोलिब्डेनम तार व्यास 0.10~0.25मिमी
बिजली की आपूर्ति 3 चरण/380V/50Hz
बिजली की खपत 3kVA
मानक विन्यास
अक्ष जुड़ाव XYUV अक्ष एक साथ
गाइड रेल प्रकार रेखीय मार्गदर्शक
XYUV अक्ष ड्राइव स्टेपर मोटर/सर्वो मोटर
Z अक्ष ड्राइव हाइब्रिड मोटर
केंद्रीय स्नेहन प्रणाली स्वचालित
ढांकता हुआ टैंक क्षमता 110 L
नियंत्रक लंबवत नियंत्रण कैबिनेट
सॉफ्टवेयर प्लेटफार्म विंडो एक्सपी/विंडो 7
नियंत्रण प्रणाली स्वतः-कट/विन-कट/X8
भाषा प्रदर्शन चीनी/अंग्रेजी/रूसी
निगरानी करना 17" एलसीडी
डिजिटल रीडआउट डिस्प्ले XY अक्ष DRO (5μm)
सीएनसी अनुदेश मानक आईएसओ कोड
ट्रांसमिशन प्रकार यूएसबी/लैन
