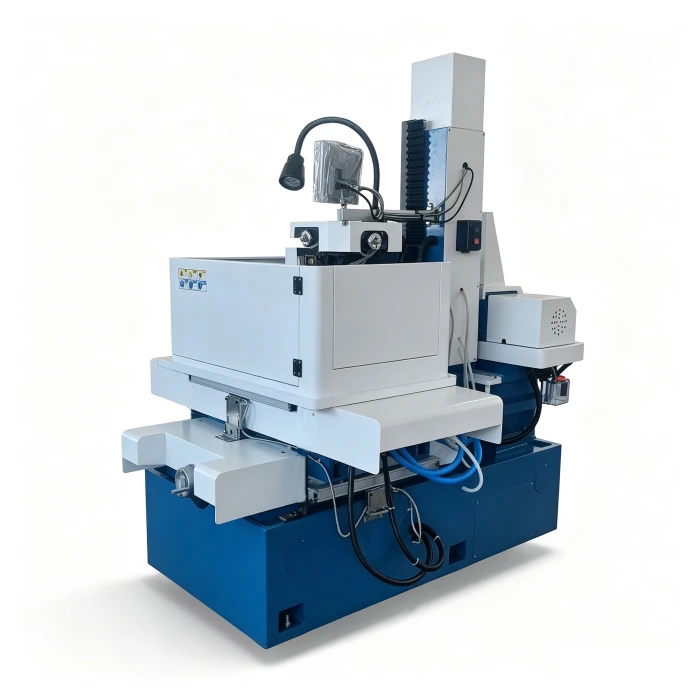

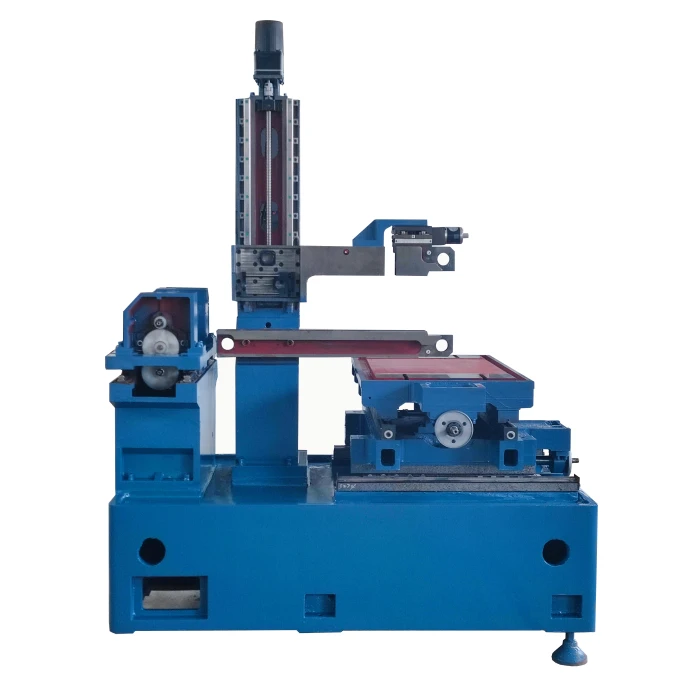

OL4565FS सिंगल कटिंग वायर कट ईडीएम

OL4565FS सिंगल कटिंग वायर कट ईडीएम मध्यम आकार के प्रवाहकीय वर्कपीस के लिए डिज़ाइन किया गया है, जिसमें बेहतर कटिंग सटीकता और स्थिर मशीनिंग प्रदर्शन की आवश्यकता होती है। इसमें 580 × 860 मिमी वर्कटेबल, 450 × 650 मिमी एक्स/वाई यात्रा, 60 × 60 मिमी यू/वी यात्रा की सुविधा है, और वर्कपीस का समर्थन करता है...

जांच भेजें

OL4565FS सिंगल कटिंग वायर कट ईडीएममध्यम आकार के प्रवाहकीय वर्कपीस के लिए डिज़ाइन किया गया है, जिसमें बेहतर कटिंग सटीकता और स्थिर मशीनिंग प्रदर्शन की आवश्यकता होती है। इसमें एक विशेषता है580 × 860 मिमी कार्य तालिका, 450 × 650 मिमी एक्स/वाई यात्रा, 60 × 60 मिमी यू/वी यात्रा, और तक वर्कपीस का समर्थन करता है500 मिमी मोटाऔर500 किग्रावजन में। साथ±0.02 मिमी स्थिति सटीकता, ±0.004 मिमी दोहराव स्थिति सटीकता, और एक इष्टतम सतह खुरदरापन2.0 μmOL4565FS सटीक मोल्ड, टूलींग और सामान्य वायर ईडीएम कटिंग अनुप्रयोगों के लिए उपयुक्त है।

यांत्रिक विशिष्टता	OL4565FS
कार्य तालिका का आकार	580*860मिमी
एक्स/वाई अक्ष यात्रा	450*650 मिमी
यू/वी अक्ष यात्रा	60*60 मिमी
Z अक्ष यात्रा	460 मिमी
अधिकतम वर्कपीस की मोटाई	500 मिमी
अधिकतम. वर्कपीस का वजन	500 किलो
मशीन शरीर का वजन	1500 किलो
मशीन बॉडी फ्लोर एरिया	1720×1260×1700मिमी
तकनीकी मापदण्ड
अधिकतम. शंकु कोण/मोटाई	±6 डिग्री / ±15 डिग्री /±30 डिग्री /80मिमी
अधिकतम. मशीनिंग गति	150मिमी²/मिनट
अधिकतम. तार खिला दर	1~11.4m/सेकंड (आवृत्ति समायोज्य)
स्थिति निर्धारण सटीकता	±0.02मिमी
बार-बार पोजिशनिंग सटीकता	±0.004मिमी
इष्टतम मशीनिंग सटीकता	±0.006मिमी
इष्टतम सतह खुरदरापन	2.0μm
मोलिब्डेनम तार व्यास	0.10~0.25मिमी
बिजली की आपूर्ति	3 चरण/380V/50Hz
बिजली की खपत	3kVA
मानक विन्यास
एक्सिस लिंकेज	XYUV अक्ष एक साथ
गाइड रेल प्रकार	V-आकार की कठोर रेल
XY अक्ष ड्राइव मोड	स्टेपर मोटर
केंद्रीय स्नेहन प्रणाली	मैनुअल/स्वचालित

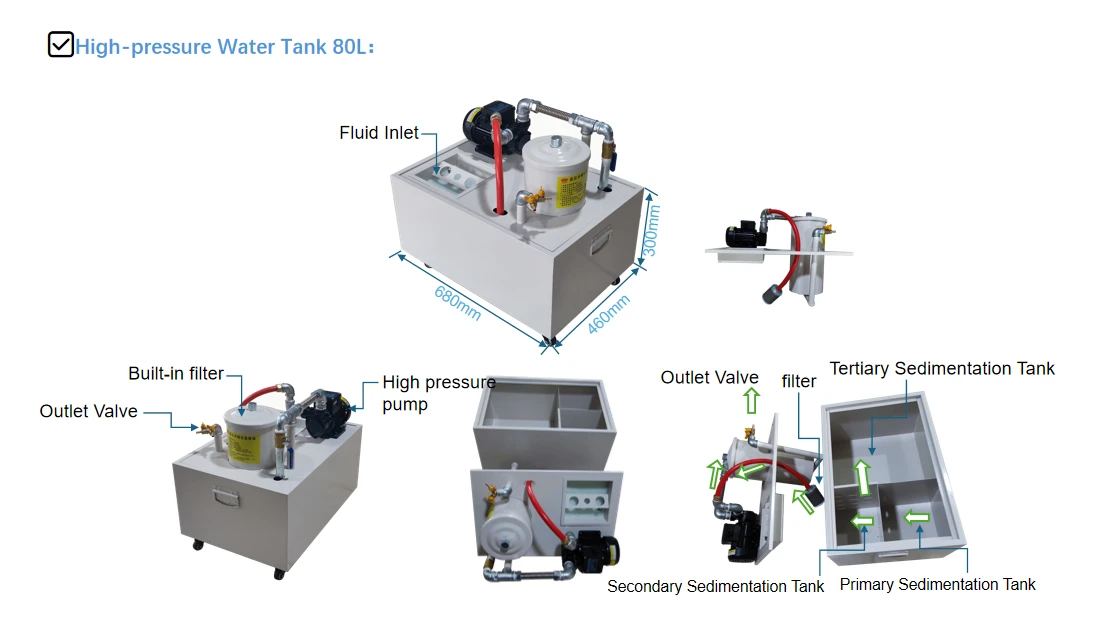

ढांकता हुआ टैंक क्षमता	40 L

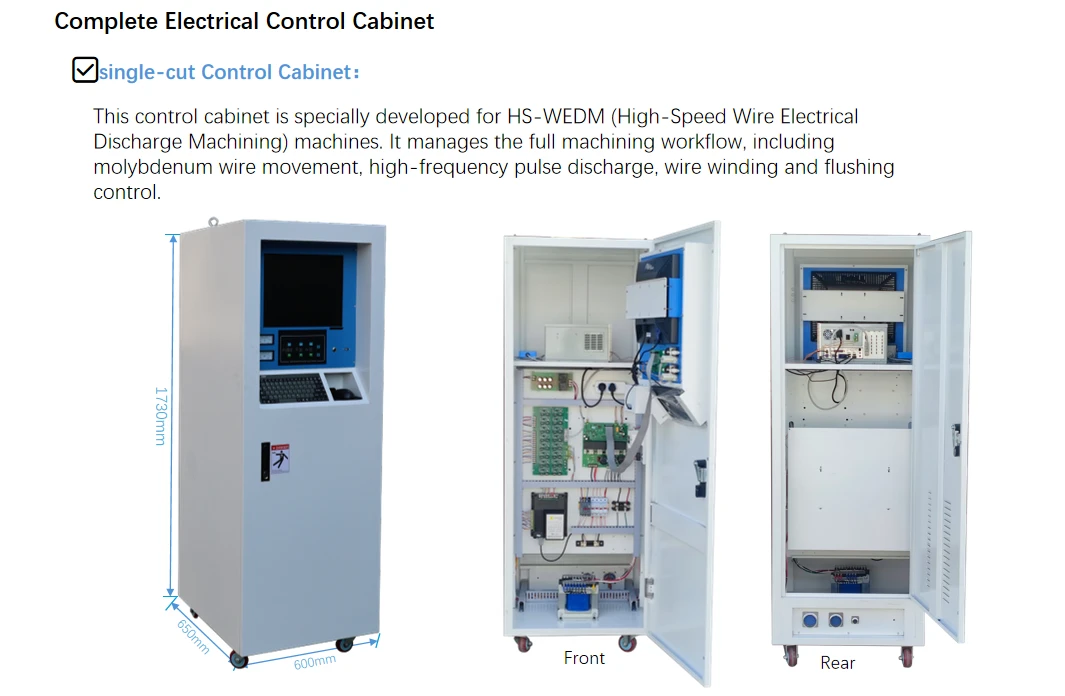

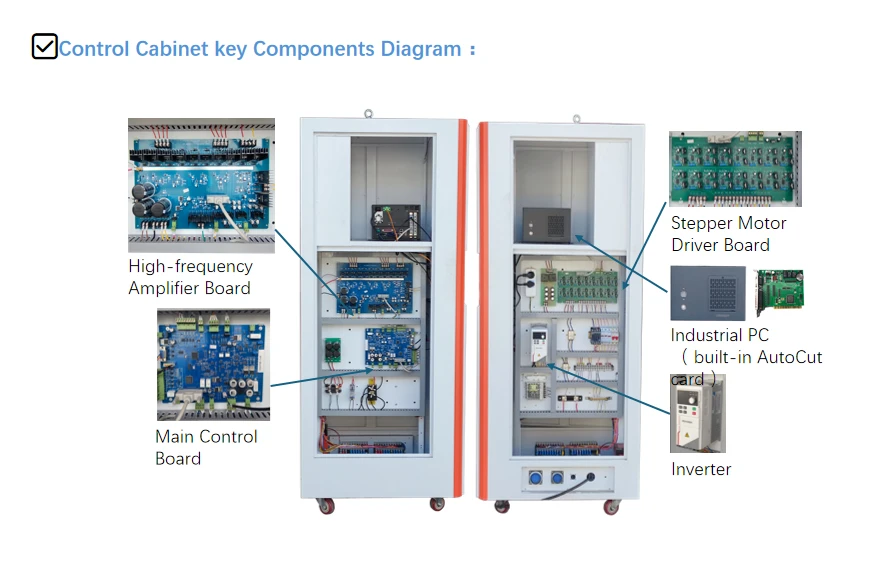

नियंत्रक	लंबवत नियंत्रण कैबिनेट
सॉफ्टवेयर प्लेटफार्म	विंडो एक्सपी

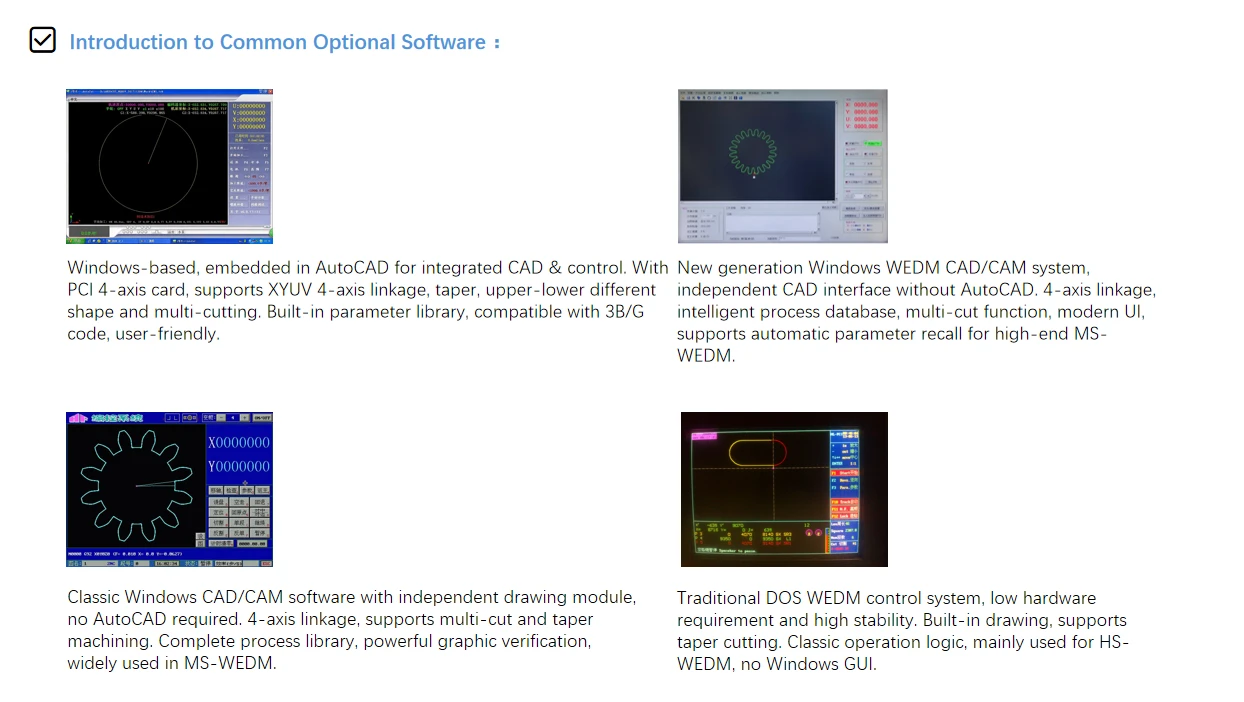

नियंत्रण प्रणाली	स्वतः-कट/विन-कट/X8/HL
भाषा प्रदर्शन	चीनी/अंग्रेजी/रूसी
निगरानी करना	17" एलसीडी
डिजिटल रीडआउट डिस्प्ले	XY अक्ष DRO (5μm)
सीएनसी अनुदेश	मानक आईएसओ कोड
ट्रांसमिशन प्रकार	यूएसबी/लैन
